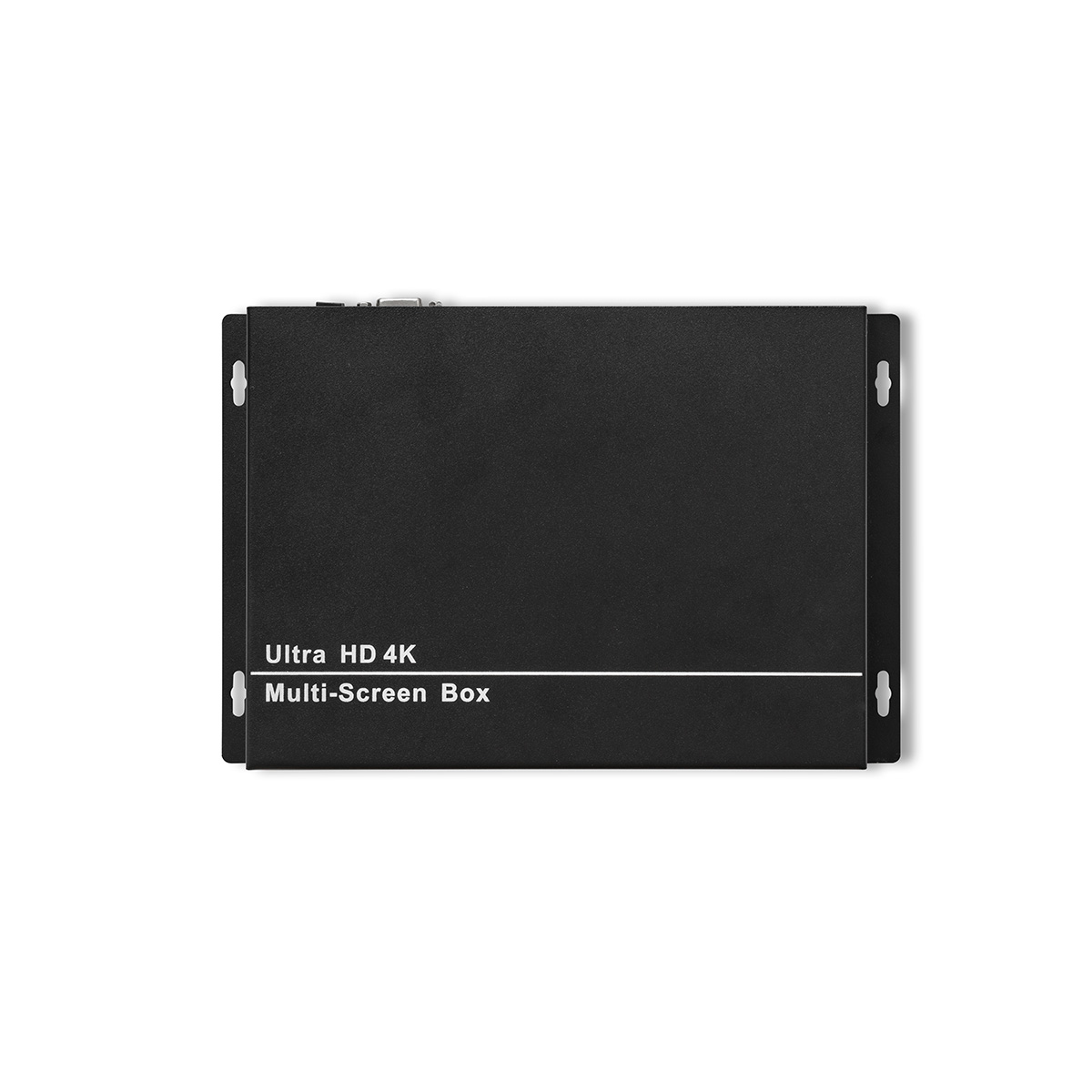

深工多屏寶/多屏點對點拼接處理器是專門針對小規模LCD液晶拼接屏、多通道投影融合等場景需求開發的一款工業級高性能產品，采用HDMI/DP輸入接口，HDMI輸出接口。適用于超高分辨率桌面應用，LCD多屏拼接，多通道投影，廣告墻，視頻監控等工程顯示。
功能特點
① 安裝簡單，調試方便，即插即用。
② 支持多種拼接模式：橫屏拼接/豎屏拼接。
③ 超高分辨率，最大支持4個分辨率1920x1200的HDMI輸出，1個HDMI/DP輸入，輸入最高分辨率3840x2400向下兼容低分辨率，出廠默認分辨率3840x2160。
④ 采用28nm工藝高端可編程FPGA芯片，全硬件實時處理架構，超快處理速度絕不延遲。
⑤ 工業級設計，加厚8層PCB板材，16KV超強防靜電能力，超強的產品穩定性。
⑥ 低功耗節能環保設計，內部采用傳導散熱，不需任何外部散熱措施，可靠性極高。
⑦ 不拉伸，不變形，無需對輸入源進行壓縮處理，畫面清晰。
產品規格
-------------------- SPECIFICATIONS --------------------
硬件參數
|
產品名稱：
|
超高清多屏寶
|
|
輸入接口：
|
1路 |
|
輸出接口：
|
M03 3路 / M04 4路 / ML04 4路 |
|
支持分辨率：
|
橫屏點對點拼接
|
|
1x2最大支持分辨率：
|
3840*1200@60Hz / 30Hz
* ML款僅支持30Hz
|
|
1x3最大支持分辨率：
|
5760*1200@60Hz / 30Hz
* ML款僅支持30Hz
|
|
1x4最大支持分辨率：
|
7680*1200@60Hz / 30Hz
* ML款僅支持30Hz
|
|
2x2最大支持分辨率：
|
3840*2400@60Hz / 30Hz
* ML款僅支持30Hz
|
|
支持分辨率：
|
豎屏點對點拼接
|
|
2x1最大支持分辨率：
|
1920*2400@60Hz / 30Hz
* ML款僅支持30Hz
|
|
3x1最大支持分辨率：
|
1920*3600@60Hz / 30Hz
* ML款僅支持30Hz
|
|
4x1最大支持分辨率：
|
1920*4320@60Hz / 30Hz
* ML款僅支持30Hz
|
|
產品默認分辨率：
|
3840x2160@60Hz / 30Hz
* ML款僅支持30Hz
|
|

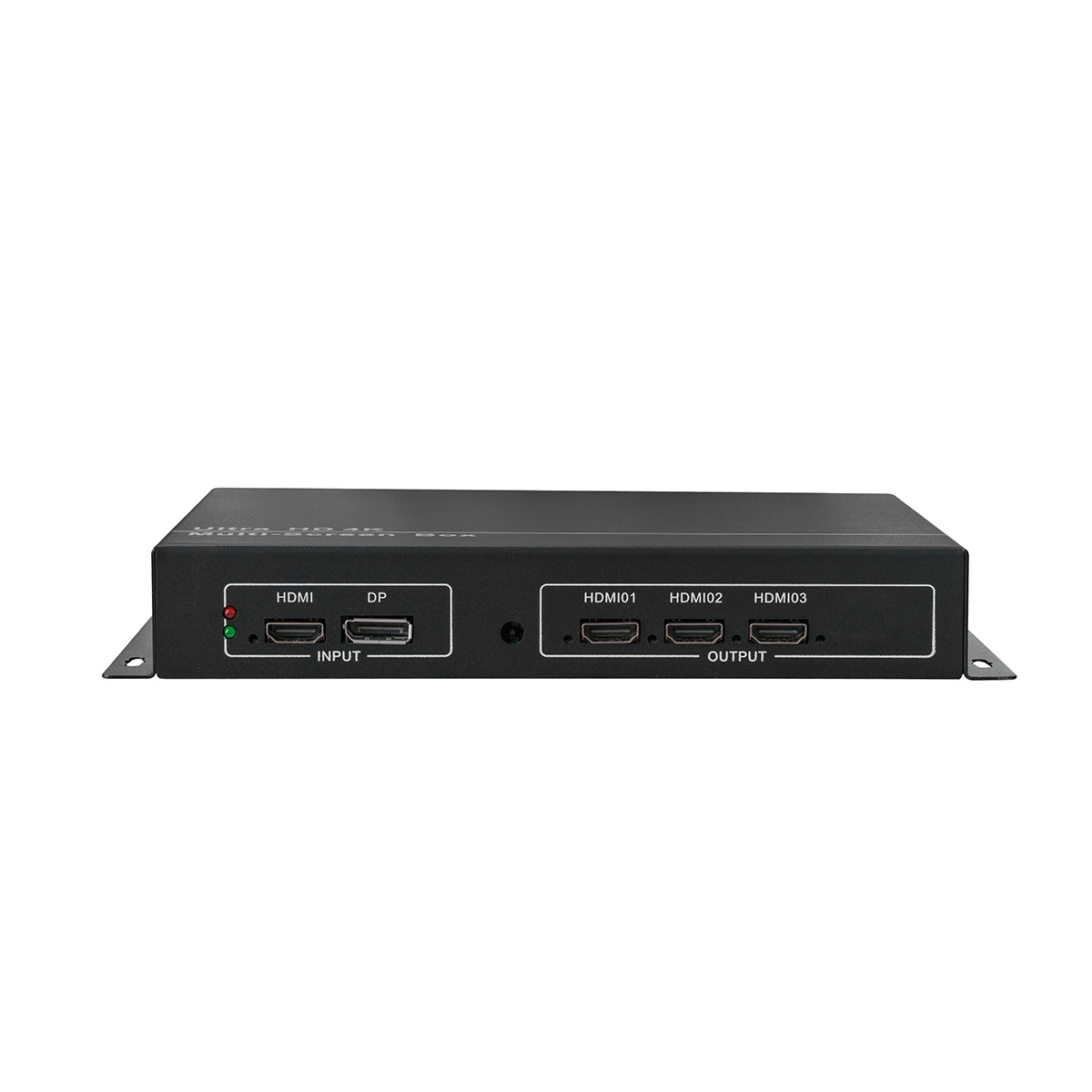

輸入接口類型：
|
1個DP接口（與HDMI復用輸入通道）
* ML款僅支持 HDMI
|
|
1個HDMI接口（與DP復用輸入通道）
|
|

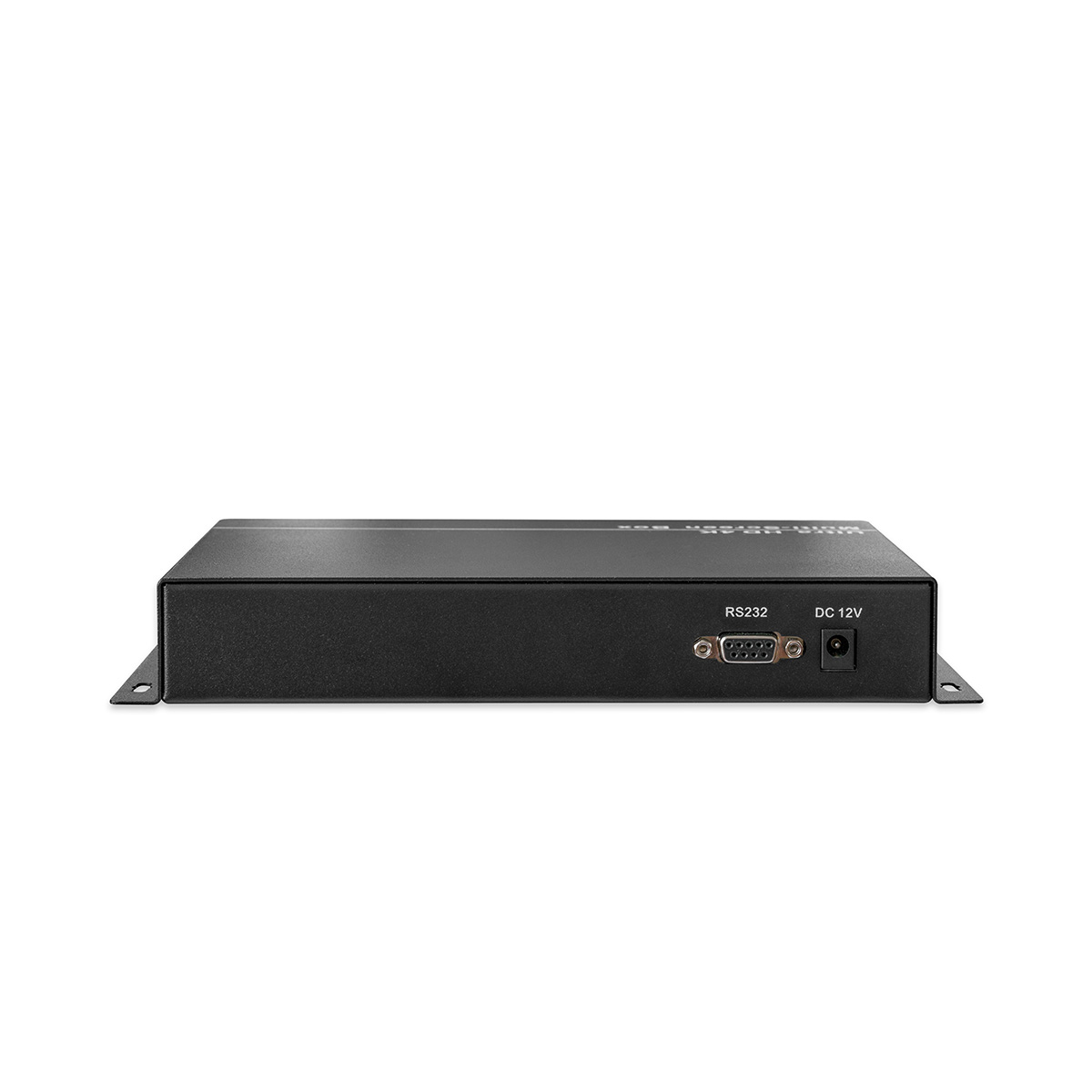

1個RS232輸入口
|
|
輸出接口類型：
|
M03 3個HDMI / M04 4個HDMI / ML04 4個HDMI
|
|
1個3.5mm音頻輸出 （選配）
|
|
尺寸：
|
240mm*160mm*28mm |
|
重量：
|
0.8Kg |
|

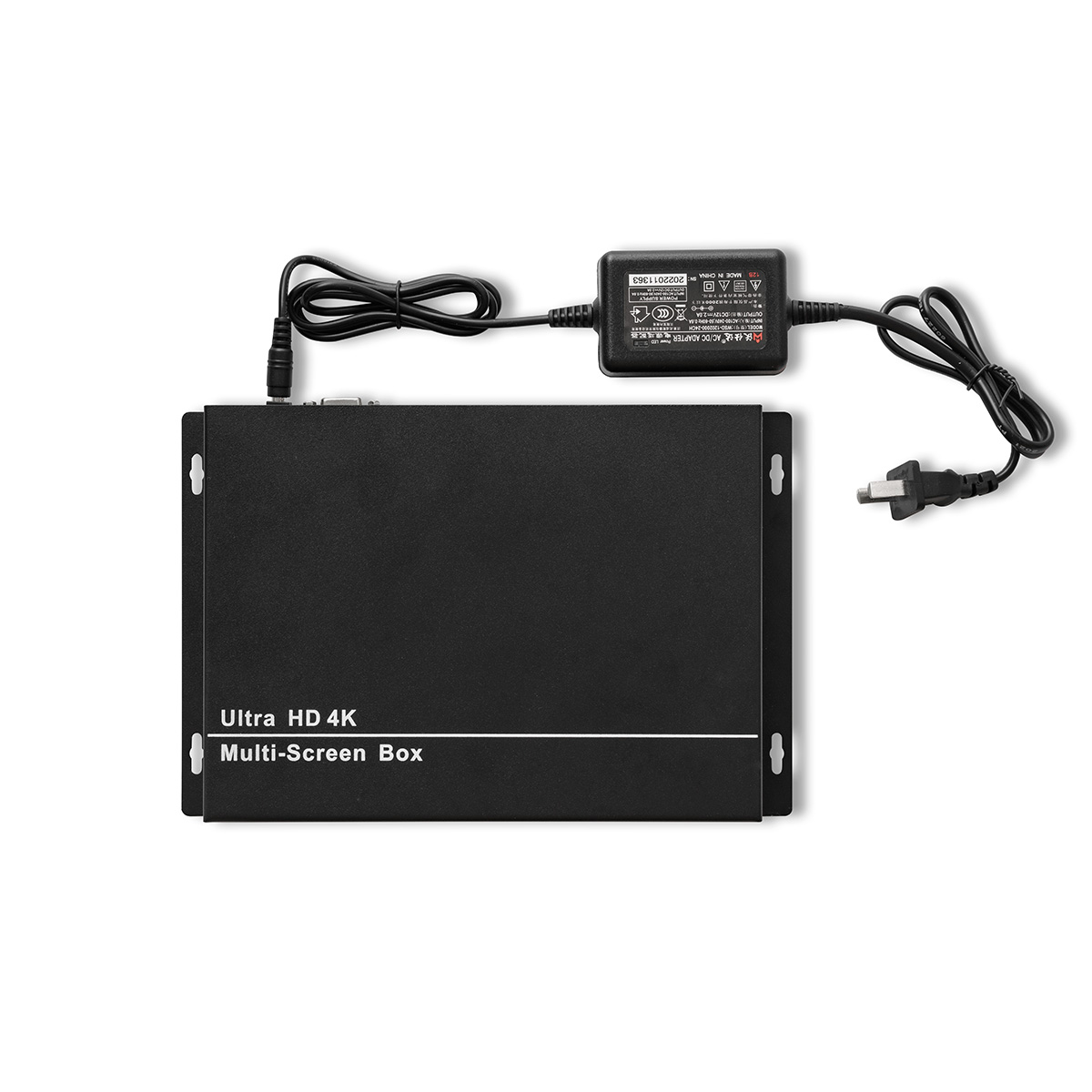

電源：
|
DC-12V 1A |
